礦井下運輸主要設備多采用無極繩絞車,其中起到牽引作用的部件就是梭車,不論是鋼絲繩的預緊還是絞車運行,都離不開梭車,所以就需要操作及相關人員充分了解梭車,這里乾冠小編就為大家介紹無極繩絞車梭車的組成與穿繩預緊方法,以供參考。
一、無極繩絞車梭車的組成

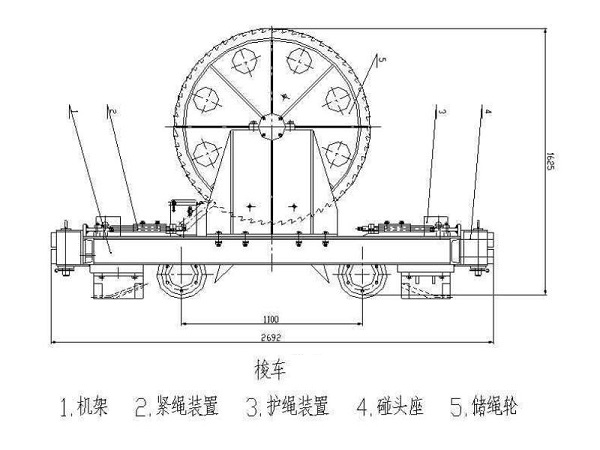

梭車是用來牽引礦車、平板車、材料車等車列,同時具有固定鋼絲繩和儲存鋼絲繩等功能。前后兩端是碰頭,通過連接環(huán)與車列相聯。梭車主要由以下幾部分組成:車架、儲繩輪、楔塊、護繩裝置、車輪組件等。
1、車架:梭車車架主要由架體、碰頭組成,車架兩端安裝碰頭,車輪組件安裝在架體上,組成行走機構,起行走和承載作用。
2、儲繩輪:梭車安裝有一個儲繩輪,可儲存鋼絲繩,以備巷道延深開采或縮短運距之用。收繩(放繩)時先拔出固定銷,手工搖轉儲繩輪,鋼絲繩逐漸纏繞于儲繩輪上(鋼絲繩逐漸脫離儲繩輪),滿足要求后插入固定插銷。同時,為防止搖轉儲繩輪時發(fā)生反轉,梭車上還有一套棘輪機構。
3、楔塊(緊繩裝置):梭車前后有兩個楔塊,鋼絲繩兩端穿過楔塊,擰緊壓緊螺栓壓緊鋼絲繩,收繩放繩時松開一個楔塊,把鋼絲繩卷入或卷出儲繩輪,楔塊起固定鋼絲繩的作用。
二、無極繩絞車梭車穿繩預緊方法
1、穿繩方法:無極繩絞車梭車穿繩方法是先把鋼絲繩放置在梭車附近(梭車盡可能靠近絞車),鋼絲繩應放在特制的平板車上或吊掛起來,以便拉繩時易轉動,然后拉鋼絲繩(軌道中間繩)至回繩站,穿過回繩輪軌道一側再拉到絞車處,鋼絲繩頭穿過張緊器絞車后,經梭車牽引板到儲繩輪,另一個繩頭經梭車牽引板至鋼絲繩固定裝置固定牢固。
2、預緊方法:固定鋼絲繩一個繩頭,將鋼絲繩一個繩頭穿過梭車牽引板和制動爪后,固定在梭車的固定裝置中。拉緊鋼絲繩,點動絞車將巷道中多余的鋼絲繩存于梭車處,將繩頭穿過梭車牽引板和制動爪后固定于儲繩輪上,轉動儲繩輪收緊鋼絲繩,再用5噸葫蘆拉緊鋼絲繩,當達到要求的預緊力時,把鋼絲繩在梭車固定牢靠。
以上就是乾冠小編整理介紹的無極繩絞車梭車的組成與穿繩預緊方法,希望能對大家有所幫助。洛陽乾冠礦山機械有限公司作為一家專注生產礦山機械設備廠家,可為您提供多種的
無極繩絞車配件,不僅可以提供質量穩(wěn)定的無極繩絞車梭車,還能提供其他如張緊裝置、輪組等全套配件,如有需要可以在我們的網站留言,或者撥打客服電話進行詳細咨詢。
