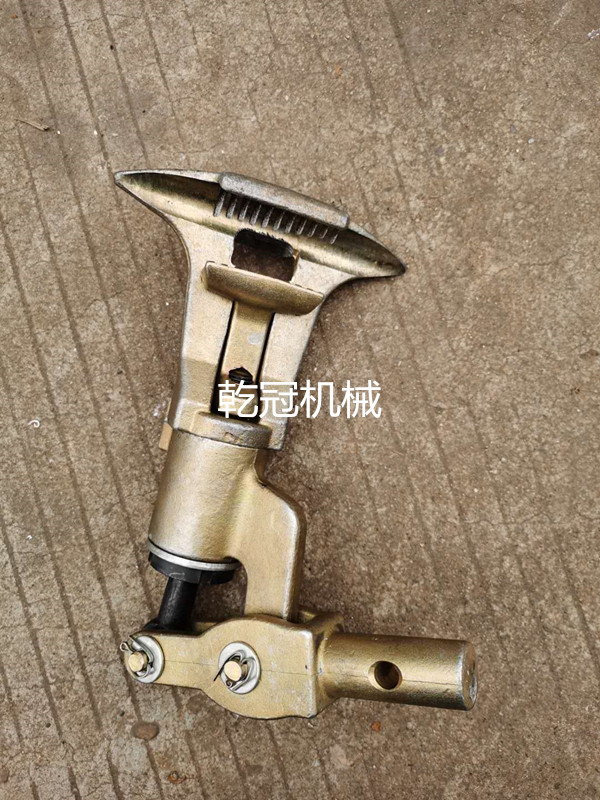

猴車抱索器是猴車(礦山架空乘人索道)的核心部件,也是整個索道技術的關鍵所在,其主要功能是將架空索道的車斗和牽引索連接在一起,保證車斗和牽引素之間的自動接合與脫離,是非常重要的連接裝置。常見的猴車抱索器主要有固定式抱索器、活動式抱索器以及可摘掛抱索器等。其中,可摘掛抱索器是利用抱索器主體與鋼絲繩間夾緊力產生的摩擦力帶動吊椅和乘員隨鋼絲繩運動,但是出于種種原因,其生產方面有所缺陷,因此需要進行改良。下面,乾冠小編就為大家分享一下如何改良可摘掛抱索器及其為什么需要改良的相關內容吧。
一、改良可摘掛抱索器的方式
1、改良基礎底座
可摘掛抱索器的底座是主要的承力部件,基礎底座在材質選用、受力分析及結構尺寸方面的設計,直接關系到可摘掛抱索器整體的安全性、可靠性及使用壽命等。
乾冠的可摘掛抱索器在細節方面做到精益求精,質量提升,不容易出現故障,增加其使用壽命,增強其使用效果。
材料方面,可摘掛抱索器選擇煤礦上常用的優質合金鋼,或者選擇部分底座完好的舊抱索器底座(鍛造生產),這樣可以很好地保證抱索器的強度、硬度、耐磨性。
結構方面,改造中增加了支撐部位的高度25mm,這個高度是根據標準件螺栓、螺母和底座高度決定的,通過增加支撐部分的高度可以增大螺栓的支撐面積,進一步加大了螺栓的使用壽命??烧獟毂髌鞯幕A(chǔ)底座可選取煤礦常用的15mm厚的鋼板,或選用完好的舊的12mm厚抱索器底座。
2、改良卡片
改造前的可摘掛抱索器常因卡片邊緣磨損、變形、斷裂而報廢,故卡片在抱索器中的作用地位很重要。此次改造中也主要針對卡片進行了深度地改造。
首先,材料方面依然選用優質合金鋼。因?yàn)榭ㄆ瑫弯摻z繩接觸,在考慮材質方面,不單單需要考慮強度硬度,更需要把材料的韌性、耐磨性考慮進來,綜合各方面因素,在材料方面依然選用礦上常見的優質合金鋼。
其次,在結構設計方面,把單一的整體結構改為可拆解式結構,一旦哪個卡片出現過度磨損,便可單獨拆換卡片,不需要整體報廢。每一個卡片分別相應地做了焊接卡槽,用來插入橡膠,橡膠在卡片上不僅可以增大抱索力,而且還能延長卡片的壽命。為了避免因人為破壞而造成卡片的角度偏移,在每一個卡片上分別開了定位槽;當卡片安裝在底座上,底座上的定位銷會插入定位槽內,限制了卡片旋轉的自由度,起到了防偏移的目的。
3、 改良定位銷
定位銷的作用是限制卡片的旋轉自由度。卡片在實際工作中是不會發生旋轉的,在重力的作用下,卡片同鋼絲繩呈自鎖狀態;但當人員坐完座椅,從鋼絲繩上摘下座椅往巷道邊或巷道邊的掛桿上放置時,若放置不到位,卡片會接觸其他物體,會處在一個受力狀態,一旦卡片受力,便會有繞螺栓旋轉的趨勢,為防止卡片旋轉設計了定位銷這樣的結構。
定位銷的材料依舊是選用優質合金鋼,尺寸方面需要注意其直徑與高度。直徑的范圍可根據材料力學中的剪切力公式計算,而定位銷的高度要保證高于卡片的高度。
二、改良可摘掛抱索器的必要性
1、 降低生產成本
改造前的可摘掛抱索是整體式結構,卡片是有弧度的上下內錯結構,不適宜采用機加工生產。生產廠家為節省成本基本上都采用鑄造工藝,而不會選擇鍛造工藝。模鍛抱索器屬于精鍛件,這對生產廠家的技術水平和生產設備的要求較高,每生產一批可摘掛抱索器都需要一整套模具,模具本身的生產成本就很高;加之,鍛件本身毛坯成型后就很難進行脫模處理,生產廠家需要成熟的技術,因此生產廠家一般對生產量有嚴格的要求。
乾冠生產的可摘掛抱索器采用模鍛工藝,確保其質量水平,并且注重降低其生產成本。
2、 提高生產質量
可摘掛抱索器卡片的邊緣應是光滑的,所以每個抱索器都需要進行切邊處理,整個過程不僅費時,還費生產成本。這樣一來,生產廠家一般都會選擇鑄造生產;或?qū)ㄆM(jìn)行壓制,后焊接在主體底座上。這兩種工藝的生產成本都很低,生產出來的抱索器質量也一般,抱索器常因生產質量問題需進行更換。
以上就是如何改良可摘掛抱索器及其改良原因是什么的相關內容介紹。通過上述內容可知,可摘掛抱索器生產成本貴,且容易出現質量問題,因此需要對其進行改良。洛陽乾冠礦山機械設備有限公司生產各種型號的猴車抱索器,制造的可摘掛抱索器質量優異,安全可靠,故障率低,且成本較低,價格公道,是值得信賴的高質量產品,歡迎有需要的客戶致電咨詢。
